超薄燈箱的導光原理
責任編輯：匯百美網絡部發表時間：2016-12-28
超薄燈箱是如何實現發光的呢？ 這么薄的一款燈箱，卻能完成變通厚度高達幾十公分燈箱完成的發光，甚至最薄的超薄燈箱最薄達1cm，真的不可議，這是如何完成的呢？
目前廣泛使用的導光板其設計原理采用光譜分析原理與激光雕刻或數碼印刷技術相結合，具有超薄超亮、導光均勻、節能環保、無暗區、安裝維修簡單快捷等鮮明特點。目前導光板的最大面積150*300平方厘米，而最薄厚度久為0.2cm。尺寸越大，為了保證亮度，厚度也要相應的增加，且導光的效果也相應的較差，最厚的導光板也不超過2cm。
超薄燈箱散光原理：主要借助導光板，其利用射出成型的方法將丙烯壓制成表面光滑的板塊，然后在亞克力平板上用不吸光的高反射率材料，在板底面用網版印刷印上圓形或方形的擴散點，以此來擴散光線。當光線射到擴散點時，光會往各個方向反射，然后破壞反射條件由導光板正面射出。為使均勻發光，必須利用各種疏密、大小不一的擴散點。反射板在導光板中的用途在于將底面露出的光反射回導光板中，以此來提高光的使用以達到增加亮度。
事實上市場因超薄燈箱的尺寸過大，沒有相應的導光板而達到導光的作 用，為解決這一難題，eefl超薄燈箱誕生。
LED發出的光線經由導光板通過光學作用形成面光源，然后在擴散板、增光膜散發出亮度顏色均勻的光斑。但是由于使用擴散板和增光膜都會使得成本過高，而且過度使用還會導致光線的損耗加劇，所以基本上是通過對導光板的光學設計--側下式背光設計增加導光板的出光均勻度。

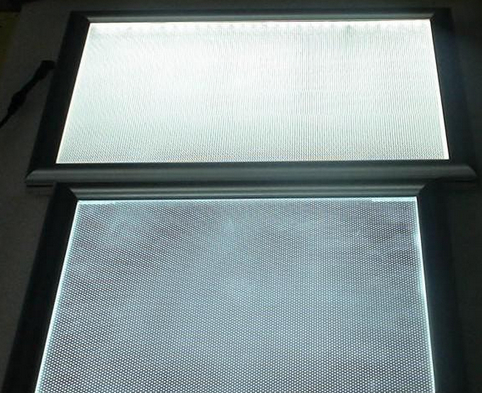

做好光的傳播，首先要有導光板的結構設計。導光板通過使用激光均勻打點的方法，在面板的散射網點改變側邊射入光線的方向，然后形成面光源，不過需求的是亞克力材質的導光板，相對于其他的材質的導光板就難以實現最佳效果。對于這種的導光板設計，亮度和均勻度都足夠滿足目前的而應用要求，優勢明顯。
網站導光板有兩種技術方法：
雕刻工藝特性
1. 使用壽命長。雕刻是物理性工藝，導光板的使用壽命長短主要和有機玻璃基材質量有關。印刷板往往不能長時間使用。例如北京地鐵站使用了不到2年的印刷板超薄燈箱大部分已經出現導光率嚴重下降的問題。
2.導光更均勻。雕刻導光板在門幅寬度在1.2M時，導光勻度仍可以達到80%以上。
3. 導光效果更好，表現更穩定。在同等厚度的情況下，雕刻的導光板的導光效果明顯優于印刷板。尤其是大幅面的規格，導光率更好，表現更穩定。10MM厚的雕刻導光板在門幅寬度達到目的1.2M時，使用30WT5燈光源，表面照度可達到2000LUX以上。
4. 采取靈活的工藝。印刷導光板每一種規格都必須單獨制版，成品不能隨意切割，所以應用上存在缺憾。激光導光板既可以整版制作，隨意切割使用，也可以單獨規格特殊制版。對于制作量大但規格多的產品比如發光標識等，優勢明顯。
激光網點式特性
它與傳統的雕刻導光板（精密機械刻劃法）又有較為明顯和顯著的優點。
1. 導光點設計更合理。結合不同的亞可力材料。不同的使用途徑，采用不同的激光網點方案。既可以采用均勻統一的激光網點布局。也可以根據不同的規格和使用途徑，做大小不同的網點布局。做到常用性和專屬性的完美統一。
2. 導光更均勻，勻度更高。不同的亞克力材料，個性化的網點設計，使導光勻度更高，光勻可達90%甚至以上。整體非常均勻。
3. 個性化網點式設計，效果更好。有效地利用了周圍小點密集反射。
在led成品中，激光網點導光板更加追求功耗小、光能效率更高、光顯更均勻、穩定性高作為目標，尤其是在出口發展的企業來說，更是如此，這些產品更加的符合國外對led產品的標準。在市場不斷發展的今天，將會不斷的加強對導光板網點的設計研究，進一步的把產品推向國外。
目前廣泛使用的導光板其設計原理采用光譜分析原理與激光雕刻或數碼印刷技術相結合，具有超薄超亮、導光均勻、節能環保、無暗區、安裝維修簡單快捷等鮮明特點。目前導光板的最大面積150*300平方厘米，而最薄厚度久為0.2cm。尺寸越大，為了保證亮度，厚度也要相應的增加，且導光的效果也相應的較差，最厚的導光板也不超過2cm。
超薄燈箱散光原理：主要借助導光板，其利用射出成型的方法將丙烯壓制成表面光滑的板塊，然后在亞克力平板上用不吸光的高反射率材料，在板底面用網版印刷印上圓形或方形的擴散點，以此來擴散光線。當光線射到擴散點時，光會往各個方向反射，然后破壞反射條件由導光板正面射出。為使均勻發光，必須利用各種疏密、大小不一的擴散點。反射板在導光板中的用途在于將底面露出的光反射回導光板中，以此來提高光的使用以達到增加亮度。
事實上市場因超薄燈箱的尺寸過大，沒有相應的導光板而達到導光的作 用，為解決這一難題，eefl超薄燈箱誕生。
LED發出的光線經由導光板通過光學作用形成面光源，然后在擴散板、增光膜散發出亮度顏色均勻的光斑。但是由于使用擴散板和增光膜都會使得成本過高，而且過度使用還會導致光線的損耗加劇，所以基本上是通過對導光板的光學設計--側下式背光設計增加導光板的出光均勻度。
做好光的傳播，首先要有導光板的結構設計。導光板通過使用激光均勻打點的方法，在面板的散射網點改變側邊射入光線的方向，然后形成面光源，不過需求的是亞克力材質的導光板，相對于其他的材質的導光板就難以實現最佳效果。對于這種的導光板設計，亮度和均勻度都足夠滿足目前的而應用要求，優勢明顯。
網站導光板有兩種技術方法：
雕刻工藝特性
1. 使用壽命長。雕刻是物理性工藝，導光板的使用壽命長短主要和有機玻璃基材質量有關。印刷板往往不能長時間使用。例如北京地鐵站使用了不到2年的印刷板超薄燈箱大部分已經出現導光率嚴重下降的問題。
2.導光更均勻。雕刻導光板在門幅寬度在1.2M時，導光勻度仍可以達到80%以上。
3. 導光效果更好，表現更穩定。在同等厚度的情況下，雕刻的導光板的導光效果明顯優于印刷板。尤其是大幅面的規格，導光率更好，表現更穩定。10MM厚的雕刻導光板在門幅寬度達到目的1.2M時，使用30WT5燈光源，表面照度可達到2000LUX以上。
4. 采取靈活的工藝。印刷導光板每一種規格都必須單獨制版，成品不能隨意切割，所以應用上存在缺憾。激光導光板既可以整版制作，隨意切割使用，也可以單獨規格特殊制版。對于制作量大但規格多的產品比如發光標識等，優勢明顯。
激光網點式特性
它與傳統的雕刻導光板（精密機械刻劃法）又有較為明顯和顯著的優點。
1. 導光點設計更合理。結合不同的亞可力材料。不同的使用途徑，采用不同的激光網點方案。既可以采用均勻統一的激光網點布局。也可以根據不同的規格和使用途徑，做大小不同的網點布局。做到常用性和專屬性的完美統一。
2. 導光更均勻，勻度更高。不同的亞克力材料，個性化的網點設計，使導光勻度更高，光勻可達90%甚至以上。整體非常均勻。
3. 個性化網點式設計，效果更好。有效地利用了周圍小點密集反射。
在led成品中，激光網點導光板更加追求功耗小、光能效率更高、光顯更均勻、穩定性高作為目標，尤其是在出口發展的企業來說，更是如此，這些產品更加的符合國外對led產品的標準。在市場不斷發展的今天，將會不斷的加強對導光板網點的設計研究，進一步的把產品推向國外。
